FreeScan Trio
ה-FreeScan Trio הוא סורק תלת-מימד מטרולוגי נייד ומתקדם, המשלב טכנולוגיות מתקדמות כדי להציע פתרון מושלם למדידה וסריקה בתלת-מימד בתעשיות השונות.

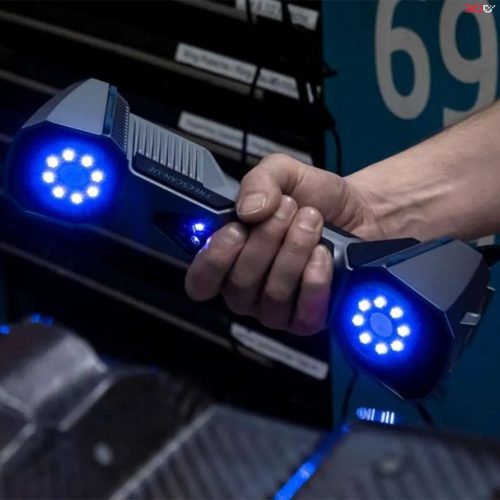

הסורק עושה שימוש בתאורת לייזר כחול, המאפשרת לו להתמודד ביעילות עם משטחים כהים ומבריקים, תוך שמירה על דיוק גבוה וללא צורך בסמנים (Markers) – יתרון משמעותי על פני סורקי לייזר אחרים בשוק.

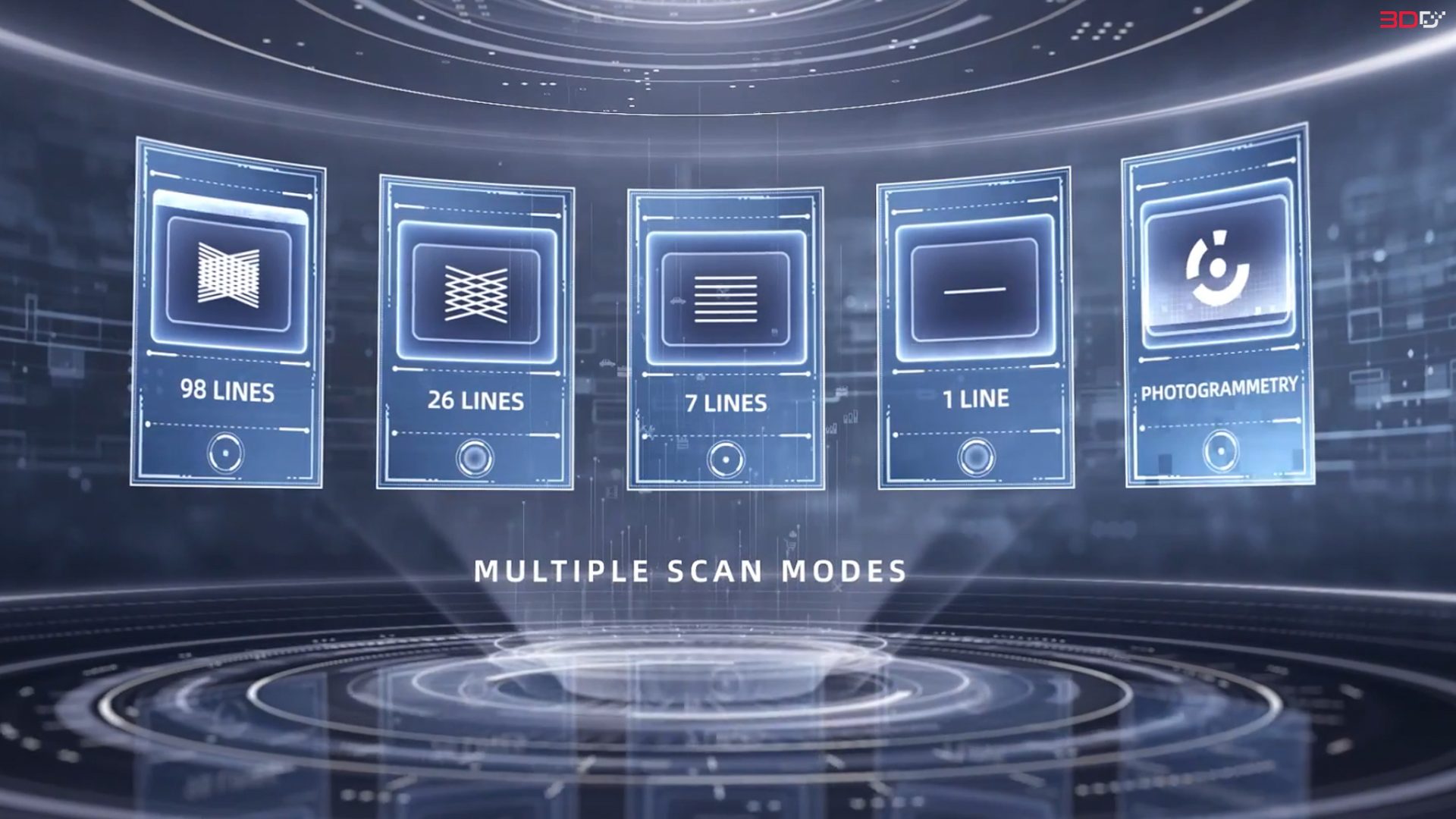

ה-FreeScan Trio מצויד בשלוש מצלמות ברזולוציה של 5 מגה פיקסל, ומציע ארבעה מצבי סריקה שונים, כולל פוטוגרמטריה מובנית, שמאפשרת סריקה מדויקת ומהירה של מגוון חלקים, גם בסביבות תעשייתיות מאתגרות כמו תעשיות הרכב, התעופה והבנייה, וכן חלקים בינוניים ומורכבים.
אחד היתרונות המרכזיים של הסורק הוא רמת הדיוק הגבוהה שלו, המגיעה עד ל-20 מיקרון. בנוסף, הוא עומד בתקנים מחמירים ומספק סרטיפיקציה המעידה על כך, מה שמאפשר לו להיות כלי מדידה מאושר עבור בקרת איכות. מערכת הפוטוגרמטריה המובנית מצמצמת את סטיית הדיוק המצטבר, ומבטיחה תוצאות מדידה מדויקות בכל סריקה.
יתרונות

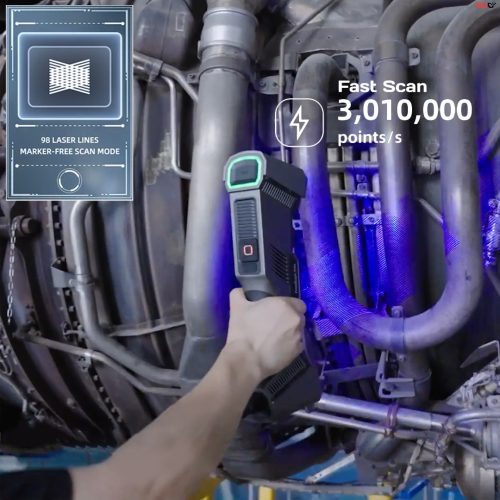

מצב הסריקה המקיף של ה-FreeScan Trio עם 98 קווי לייזר מבטל את הצורך בסמנים, ותופס ביעילות את כל חלקי העבודה שלך. בשילוב עם מהירות סריקה גבוהה במיוחד של עד 3,010,000 נקודות לשנייה, תוכל לחוות האצה אמיתית בתהליך העבודה שלך.
עבור בקרת איכות, בדיקות והנדסה לאחור, רמת הדיוק של 0.02 מ"מ* (עם סמנים) והביצועים המדויקים של ה-FreeScan Trio מספקים תוצאות שאפשר לסמוך עליהן פעם אחר פעם.
*בהתבסס על תקן VDI/VDE 2634, שגיאת מרווח הכדורים נמדדת באמצעות חפצי אורך מתועדים וסמנים, במעבדה מוסמכת עם ISO/IEC 17025:2017 בתנאים סביבתיים של טמפרטורה 20 ± 0.5°C ולחות
40-60% RH.

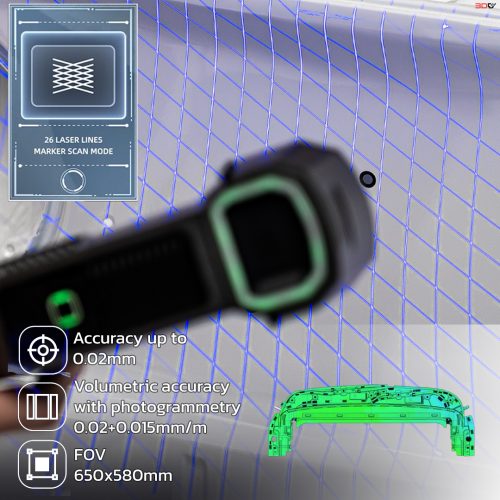

במצב של 26 קווי לייזר, שדה הראייה (FOV) של 650X580 מ"מ מאפשר לך לסיים את הפרויקטים במהירות, תוך לכידת יותר נתונים בפחות מעברים. האלגוריתמים המותאמים של התוכנה שלנו מייצרים נתוני תלת-מימד בזמן אמת כך שתוכל לראות אותם על המסך שלך, תוך כדי שהמערכת מנחה אותך בתהליך הסריקה.

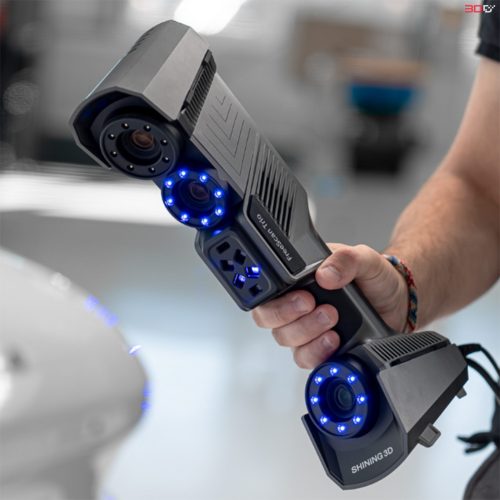

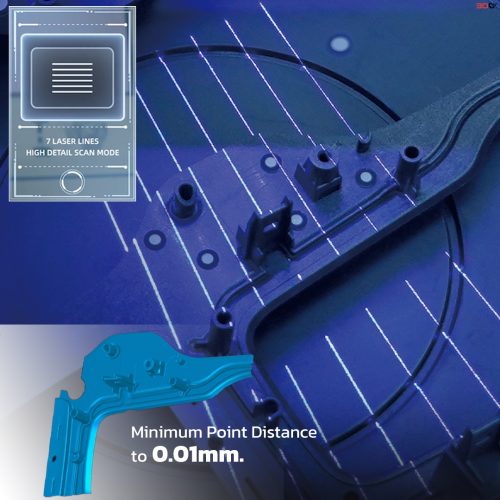

שלוש המצלמות התעשייתיות ברזולוציה של 5 מגה פיקסל של ה-FreeScan Trio מאפשרות לך להתמקד בפרטים הקטנים והמורכבים ביותר של הפרויקטים שלך, עם מרחק מינימלי בין נקודות של 0.01 מ"מ במצב של 7 קווי לייזר מקבילים.

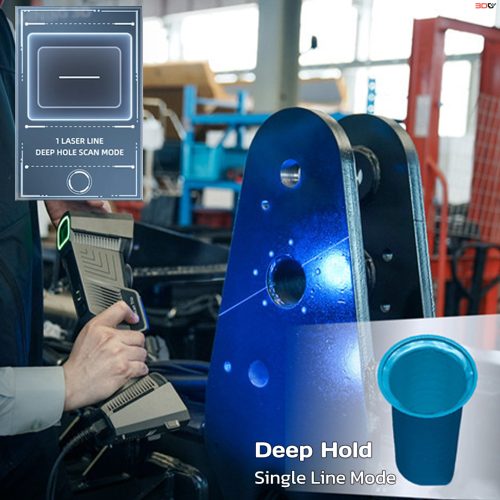

כשמדובר בחלקים תעשייתיים, כיסים עמוקים וחורים הם כמעט סטנדרט. התמודד עם אזורים מוסתרים אלה בעזרת זווית המצלמה המותאמת של
ה-FreeScan Trio ומצב הסריקה הקפדני של קו יחיד.

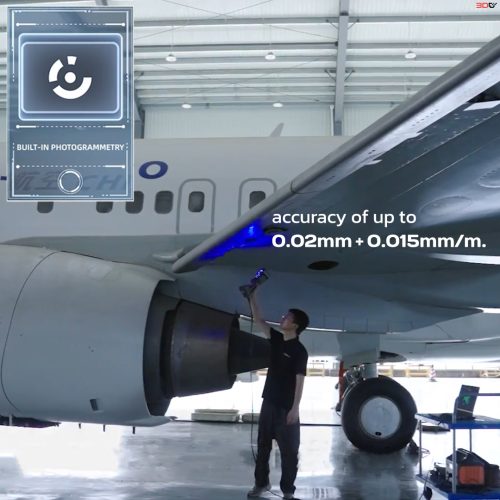

ה-FreeScan Trio כולל מצב פוטוגרמטריה מובנה שמסוגל להשיג דיוק וולומטרי מרשים של עד 0.02 + 0.015 מ"מ למטר. כל מה שצריך לעשות הוא להניח סמנים ומוט קנה מידה מגנטי אחד, וה-FreeScan Trio ינעל במהירות את המיקום המרחבי של מסגרת המטרה.
יישומים
מפרט טכני
FreeScan Trio
| מצבי סריקה | סריקה במספר קווים / סריקה בקו אחד / סריקה בפרטים עדינים / סריקה ב‑98 קווים) |
|---|---|
| מקור אור | 26 קווים / 1 קו / 7 קווים במקביל / 98 קווים, לייזר כחול |
| דיוק סריקה | עד 0.02 מ"מ |
| דיוק נפחי | 00.3 + 00.2 מ"מ/מ (0.02 + 0.015 מ"מ למטר עם פוטוגרמטריה) |
| מהירות סריקה | עד 3,010,000 נקודות/שניות |
| מרחק עבודה | 360 מ"מ |
| עומק שדה | סריקה במספר קווים / סריקה בקו אחד: 300 מ"מ | סריקה בפרטים עדינים: 200 מ"מ |
| שדה ראייה | 650X580 מ"מ |
| מצבי יישור | יישור לפי תכונות | יישור היברידי | יישור באמצעות סמנים |
| מידות ומשקל | 331 × 120 × 76 מ"מ 985 גר' |
| טווח טמפרטורות הפעלה | ℃0 ~ ℃40 |
| פורמט פלט | OBJ, STL, PLY, ASC, 3MF |
| חיבורים | USB 3.0 |
| אישורים | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50 |
