OptimScan Q12 – סורק מדויק לסריקות תלת־ממד באיכות מטראולוגית
סריקה תעשייתית מדויקת, מהירה ואוטומטית – בסטנדרטים הגבוהים ביותר

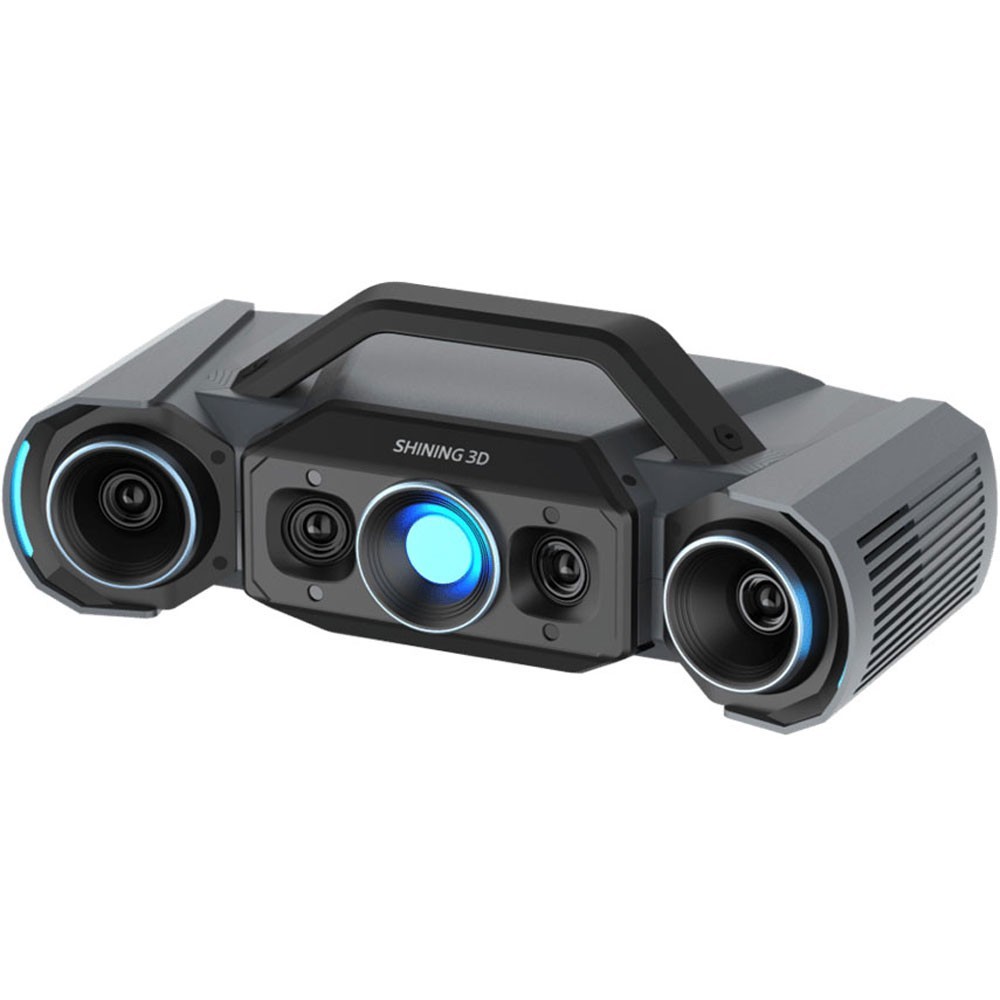

ה-OptimScan Q12 מבית SHINING 3D הוא סורק תלת־ממד סטטי מתקדם לבדיקות מימדיות מדויקות, המשלב ארבע מצלמות 12.3 מגה-פיקסל, אלגוריתמי סריקה חכמים ומנגנון סריקה כפול לגמישות מלאה. הוא מספק רמת דיוק של עד 0.005 מ"מ, מה שהופך אותו לפתרון אידיאלי לבקרת איכות, בקרת תהליך ופיתוח תבניות במגוון תעשיות – מתעשייה כבדה ועד אלקטרוניקה מדויקת.
המערכת מציעה סריקה יעילה ומהירה באמצעות טכנולוגיית Multi Exposure ויכולה לפעול כיחידה עצמאית, עם חצובה וסיבוב אוטומטי, או כחלק ממערך רובוטי אוטומטי מלא. עם ממשק תוכנה מתקדם ללא עלויות נוספות ויכולת אינטגרציה עם כל תוכנת CAD וניתוח מובילה, ה-OptimScan Q12 מעניק יתרון תחרותי אמיתי למהנדסים, אנשי בקרת איכות ומנהלי קווי ייצור.
יתרונות

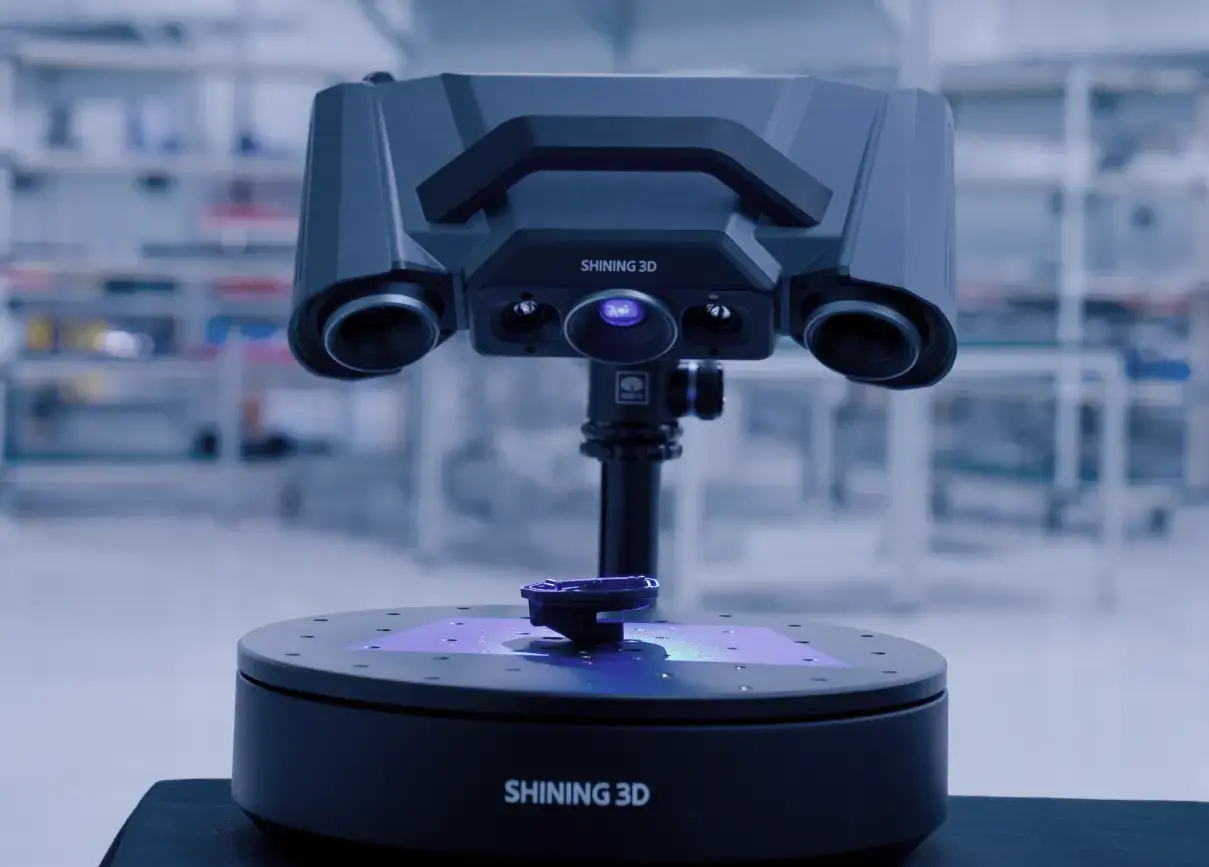

ה־OptimScan Q12 כולל שני תחומי סריקה הניתנים להחלפה מיידית בלחיצת כפתור – ללא צורך בכיוון ידני של צמצם או מרחק מוקד.
-
תחום סריקה גדול: 430 × 300 מ״מ
-
תחום סריקה קטן: 160 × 110 מ״מ
הנתונים משני התחומים מתמזגים אוטומטית בתוכנה, לניצול מיטבי של מהירות ודיוק בכל משימה.

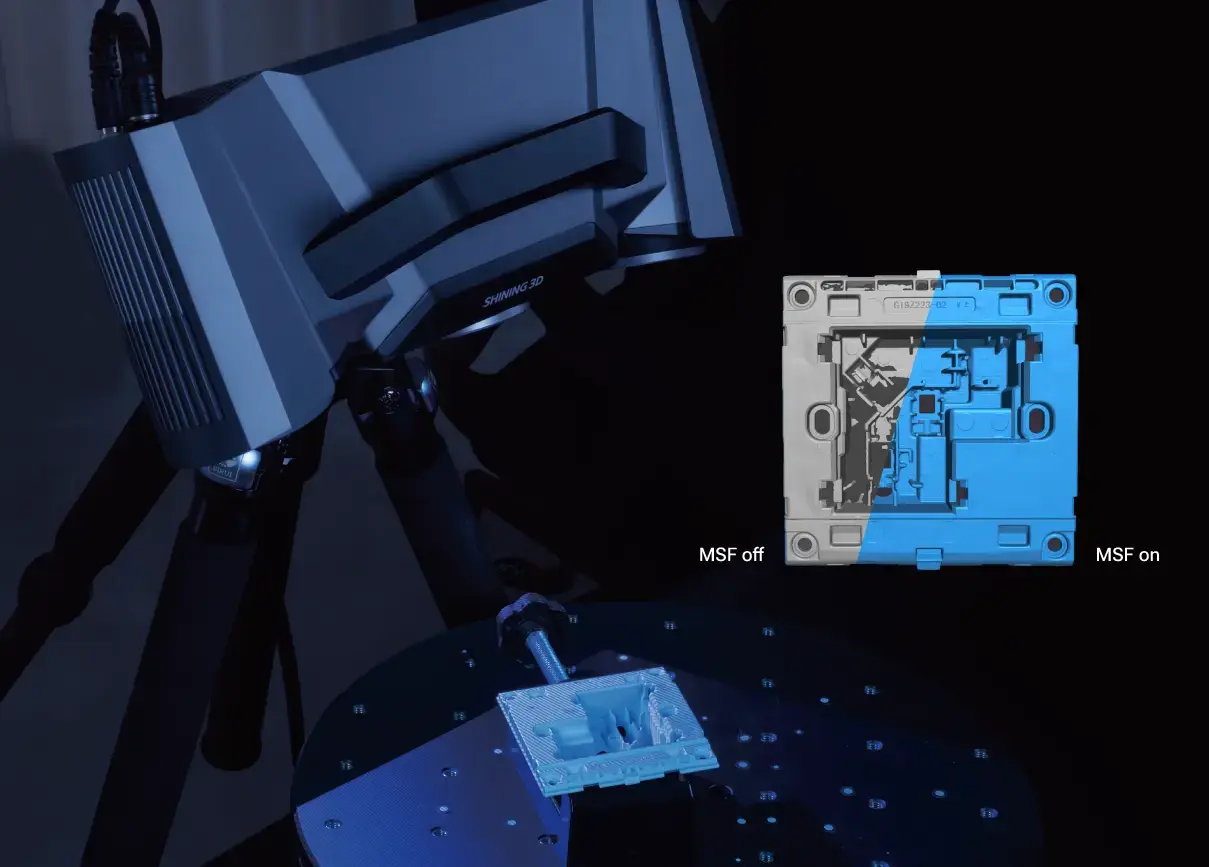

טכנולוגיית Monocular-Stereo Fusion (MSF) מאפשרת כיסוי נתונים רחב ומשופר, במיוחד באזורים מאתגרים כמו פינות מעוגלות, חיבורים ומפרקים – נפוצים ברכיבים תעשייתיים. כך מתקבלת תמונת סריקה שלמה ומדויקת, ללא אזורים חסרים.
ה־OptimScan Q12 מצויד במודול עיבוד כפול המאפשר צילום מהיר ועיבוד נתונים מיידי – פחות משנייה לצילום, עם קליטה של עד 12 מיליון נקודות בדיוק גבוה במיוחד.
בזכות מגוון מצבי חשיפה – כולל חשיפה אוטומטית חכמה – ניתן לקצר משמעותית את זמני הסריקה תוך התאמה מושלמת למשטחים שונים ומורכבים.

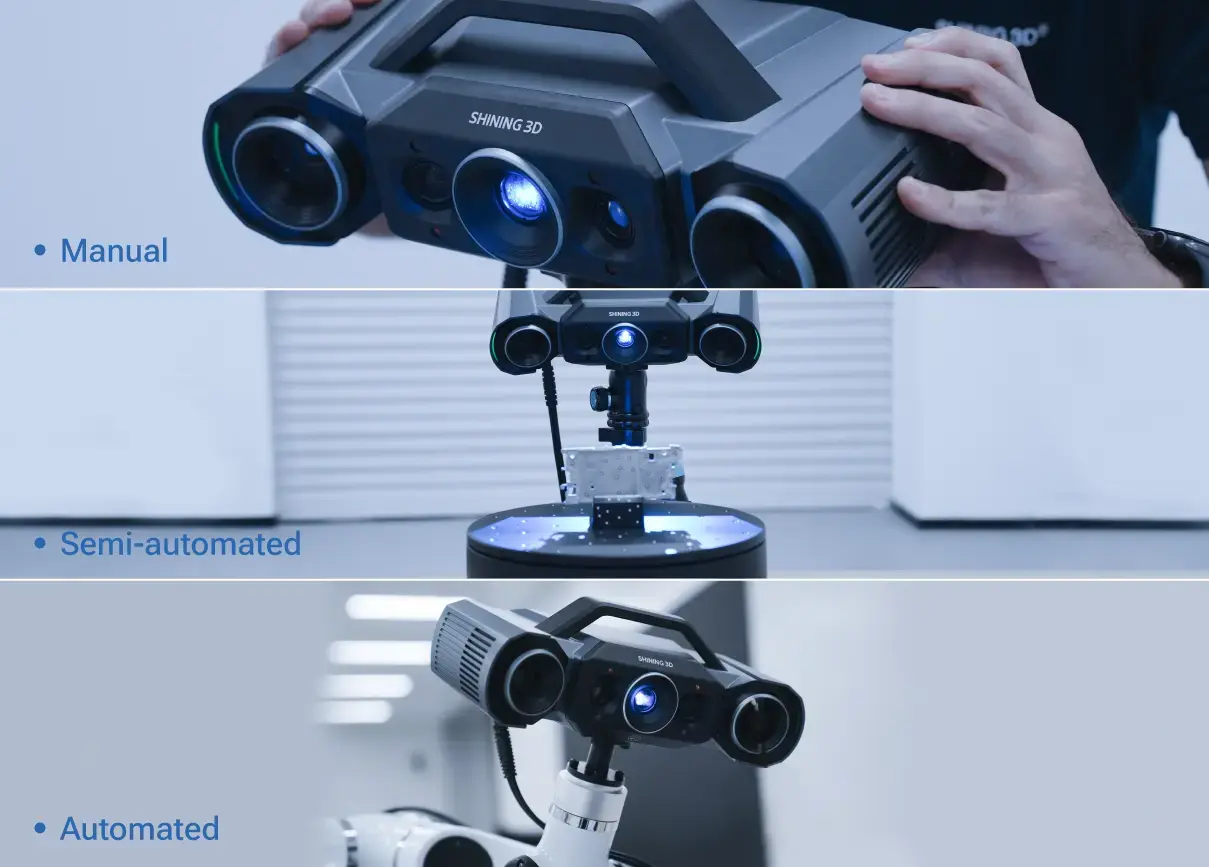

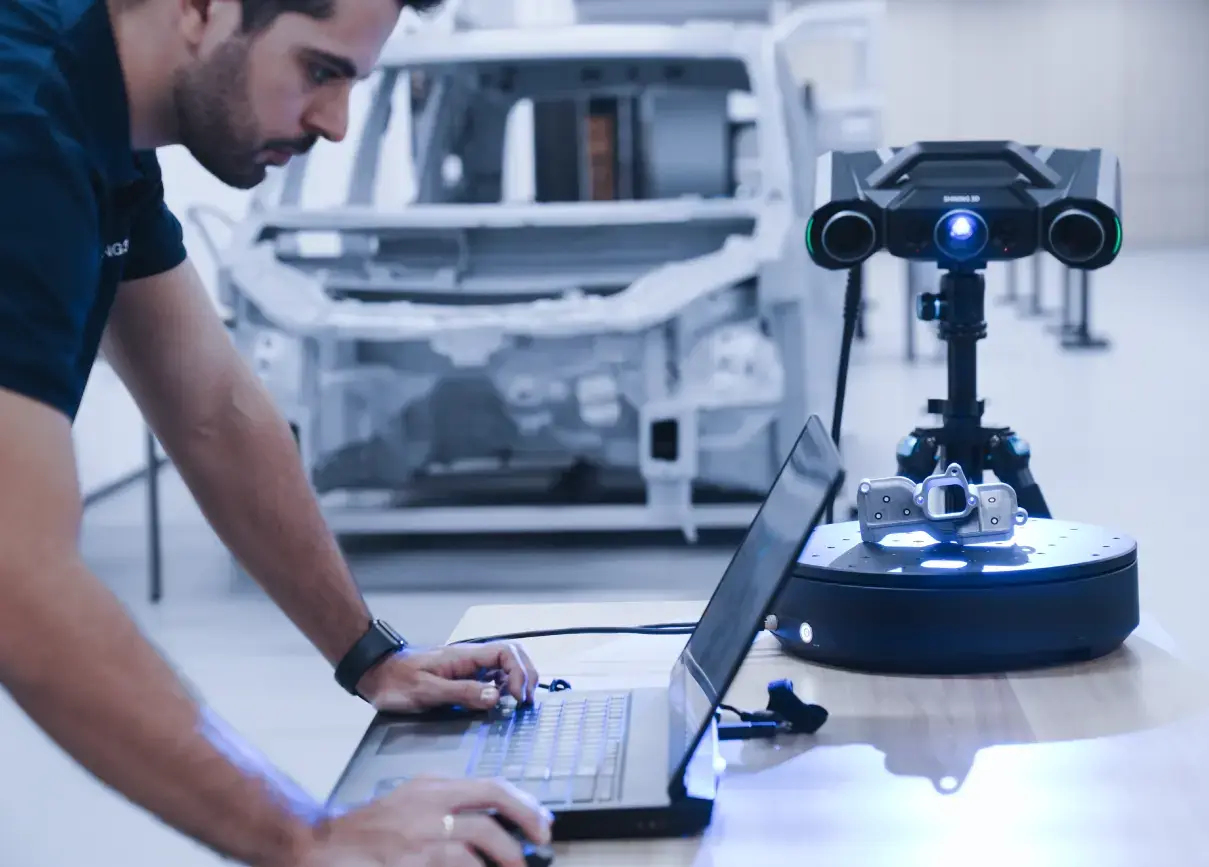

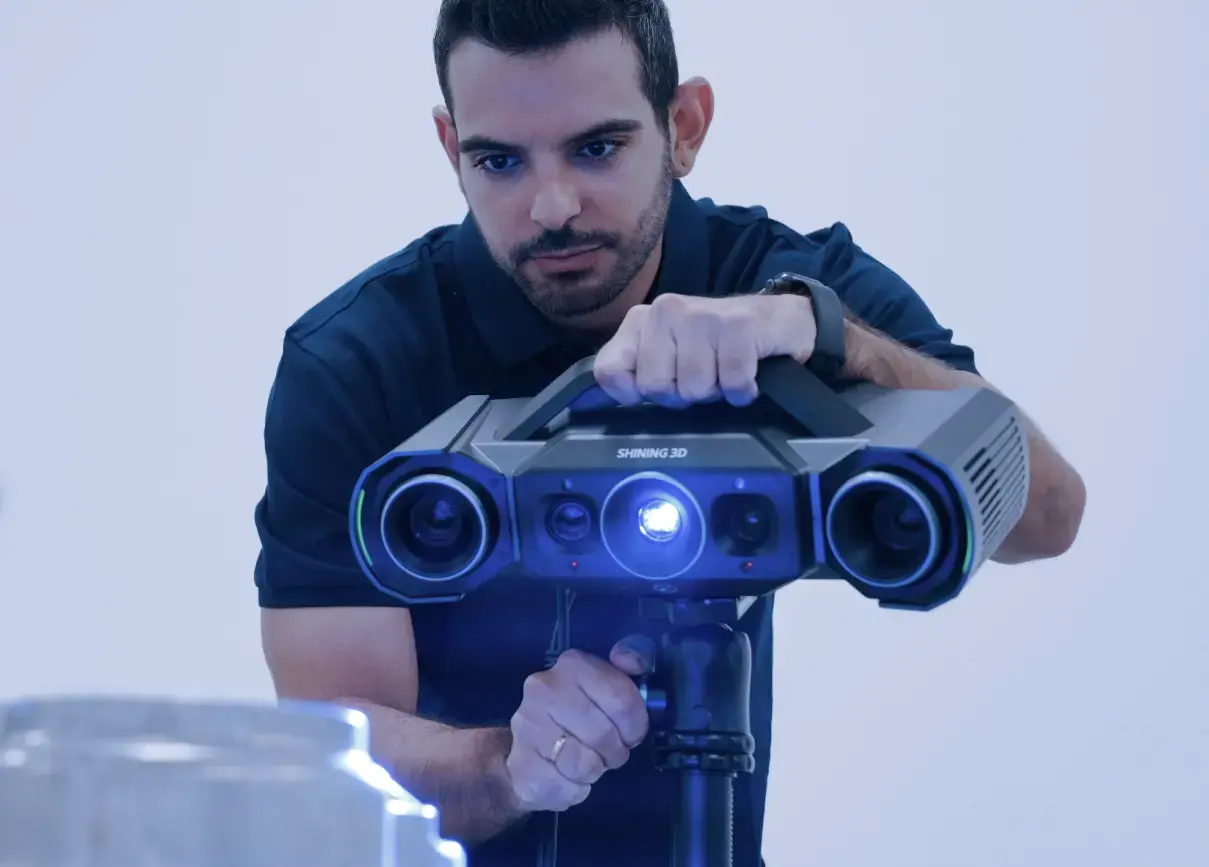

ה־OptimScan Q12 קומפקטי ונייד, ומתאים לסריקה ידנית גמישה בכל סביבת עבודה. לשימוש חצי-אוטומטי, ניתן לחברו לחצובה קבועה עם פלטת סיבוב אוטומטית (עד 20 ק"ג) – להגברת היעילות והאחידות. במצב אוטומטי מלא, הסורק משתלב עם זרוע רובוטית לביצוע בדיקות מדויקות וחוזרות בקו הייצור.

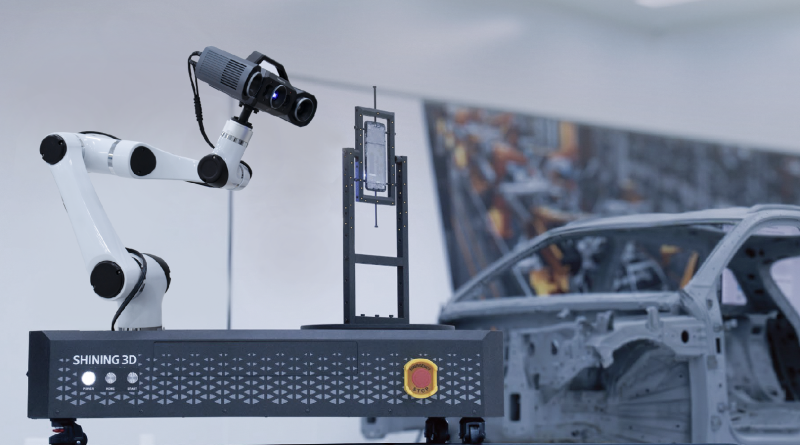

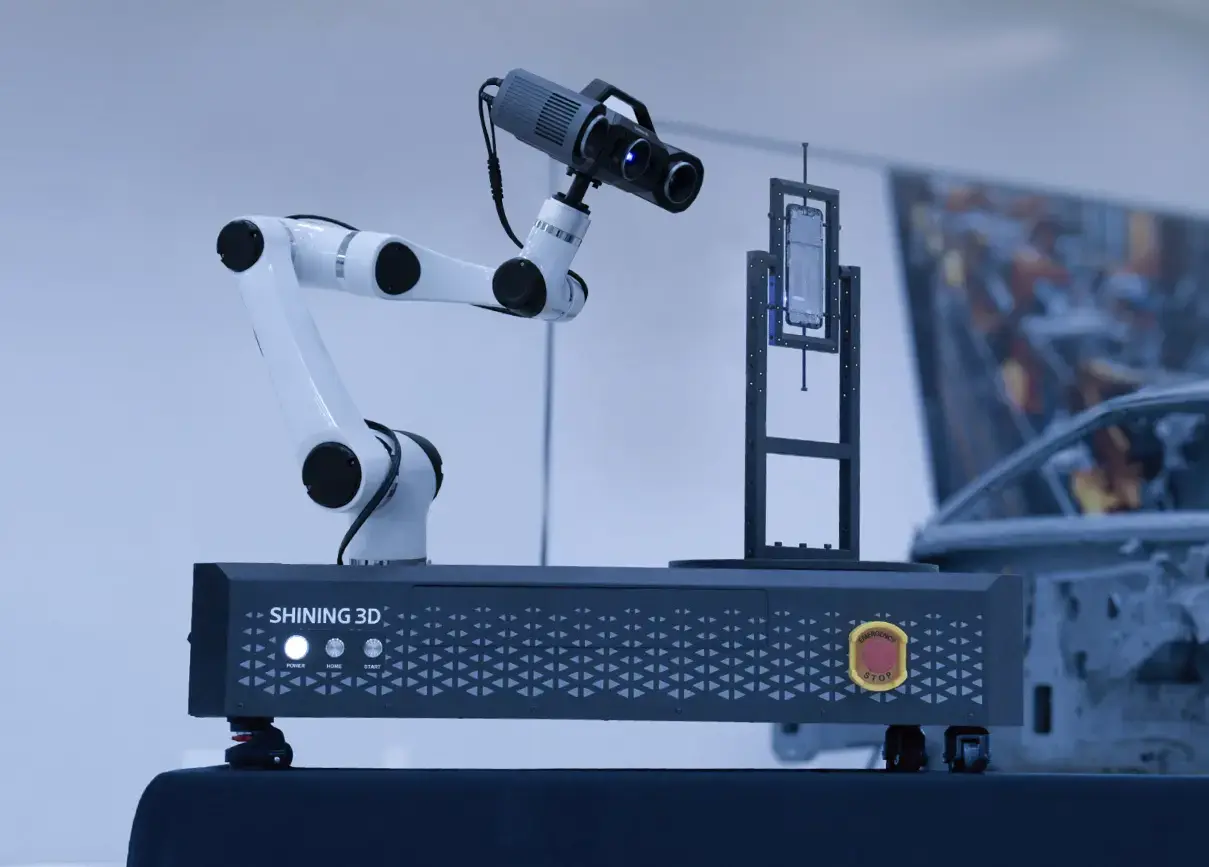

ה־OptimScan Q12 משתלב באופן מלא עם מערכות בדיקה חכמות, ומאפשר תהליך אוטומטי מקצה לקצה – מסריקה ועד הפקת דוח.
שלבי העבודה האוטומטית:
-
תכנון מסלול הרובוט
-
סריקה תלת-ממדית אוטומטית
-
ניתוח נתונים אוטומטי
-
הפקת דוחות מדידה באופן מיידי
מפרט טכני
OptimScan Q12
| דיוק מרבי | עד 0.005 מ"מ (בטווח סריקה קטן) |
|---|---|
| תחומי סריקה | 430 × 300 מ"מ (גדול), 160 × 110 מ"מ (קטן) |
| מרחק בין נקודות | 0.1 מ"מ (גדול), 0.04 מ"מ (קטן) |
| מרחק עבודה | 590 מ"מ (גדול), 210 מ"מ (קטן) |
| עומק שדה | 300 מ"מ (גדול), 60 מ"מ (קטן) |
| רזולוציה | 4 מצלמות של 12.3 מגה-פיקסל |
| מקור אור | LED כחול |
| עומק שדה | 380 מ"מ (170 ~ 550 מ"מ) |
| מצבי עבודה | סריקה סטטית, חצי-אוטומטית, או אוטומטית עם רובוט |
| משקל | 3.5 ק"ג |
| תקנים ואישורים | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
| מבחני דיוק ואימות | VDI/VDE 2634 Part 2 (מאושר במעבדת ISO 17025) |
